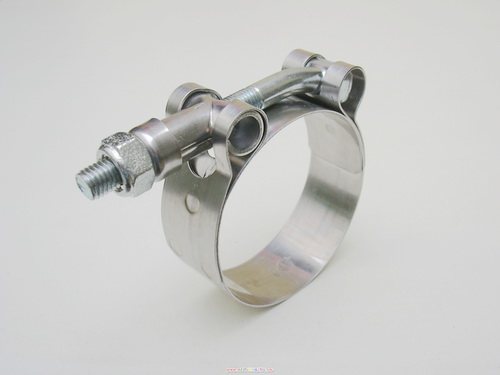

TBC 高扭力T型螺絲管束, 強力管夾

T-Bolt Clamp / Heavy Duty Clamp

高扭力T型螺絲管束為提供均匀一致的束緊壓。其設計在强烈振動及大直徑情况之下，常見于重型卡車、
汽車排氣管、巴士冷氣管及工業機械

鋼帶寬度 : 19 mm (3/4") ,   材質 : 304 不銹鋼
鋼帶厚度 : 0.65 mm ,      材質 : 304 不銹鋼
螺絲 : 1/4 " - 28 ,      材質 : 304 不銹鋼 或 碳鋼
螺帽 : 7/16" 六角頭尼隆帽 ,  材質 : 304 不銹鋼 或 碳鋼
帶寬可為 : 1 1/2" (38mm) , 2" (50.8mm)

規格 : 可依客人需求訂製.

TBC

工業管件

排氣管
SAE NO# 產品編號 No# TBC-

束緊範圍

Min-Max(inch)

束緊範圍

Min-Max(mm)
28 50 1.3/4"-2" 44.5~50.8
32 55 1.7/8 -2.3/16 47.6~55.6
36 58 2.0 - 2.5/16 50.8~58.7
40 61 2.1/8 - 2.7/16 54~61.9
48 68 2.3/8 - 2.11/16 60.3~68.3
52 71 2.1/2 - 2.13/16 63.5~71.4
56 74 2.5/8 -2.15/16 66.7~74.6
60 77 2.3/4 -3.1/16 69.9~77.8
64 81 2.7/8 - 3.3/16 73~81.0
68 84 3 - 3.5/16 76.2~84.1
70 85 3.1/16- 3.3/8 77.8~85.7
72 87 3.1/ 8-3.7/16 79.4~87.3
76 90 3.1/4 - 3.9/16 82.6~90.5
80 93 3.3/8 - 3.11/16 85.7~93.7
84 96 3.1/2 -3.13/16 88.9~96.8
86 98 3.9/16- 3.7/8 90.5~98.4
88 100 3.5/8 - 3.15/16 92.1~100.0
92 103 3.3/4 - 4.1/16 95.3~103.2
100 109 4 -4.5/16 101.6~109.5

SAE NO# 產品編號 No# TBC-

束緊範圍

Min-Max(inch)

束緊範圍

Min-Max(mm)
102 111 4.1/16 - 4.3/8 103.2~111.1
104 112 4.1/8 - 4.7/16 104.8~112.7
108 115 4.1/4 -4.9/16 108~115.9
116 122 1.1/2 - 4.13/16 114.3~122.2
118 123 4.9/16- 4.7/8 115.9~123.8
124 128 4.3/4 -5.1/16 120.7~128.6
132 134 5 - 5.5/16 127~134.9
140 141 5.1/4 - 5.9/16 133.4~141.3
148 147 5.1/2 -5.13/16 139.7~147.6
156 154 5.3/4 -6.1/16 146.1~154.0
164 165 6 -6.1/2 152.4~165.1
172 171 6.1/4 -6.3/4 158.8~171.5
180 177 6.1/2 - 7 165.1~177.8
188 184 6.3/4 -7.1/4 171.5~184.2
196 190 7 - 7.1/2 177.8~190.5
204 196 7.1/-7.3/4 184.2~196.9
212 203 7.1/2 -8 190.5~203.2
220 209 7.3/4 - 8.1/4 196.9~209.6
228 215 8 - 8.1/2 203.2~215.9

TBCS Spring Loaded T-Bolt clamp

T型強力彈簧管束 : TBCS

配制螺旋壓縮彈簧設計, 提供自我載荷補償(恆定壓力),  特點是防止因溫度變動而產生泄漏.
適用於重型卡車, 巴士換氣及冷却系統.
帶寬 : 19mm X 0.65 mm  , 材質 : 304 不銹鋼
螺絲, 螺帽, 彈簧 : 碳鋼

規格 : 可依客人需求訂製.
TBCS

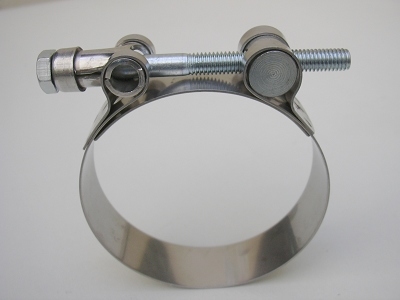

TBC2 Heavy Duty Clamp

六角頭強力管束 管夾 :

TBC2 六角頭強力型管束 管夾

高扭力T型螺絲管束為提供均匀一致的束緊壓。其設計在强烈振動及大直徑情况之下，常見于重型卡車、汽車排氣管、巴士冷氣管及工業機械中

鋼帶寬度 : 19 mm (3/4") ,   材質 : 304 不銹鋼
鋼帶厚度 : 0.7 mm ,      材質 : 304 不銹鋼
螺絲 + 鐵柱 :  6 MM,      材質 : 碳鋼

規格 : 可依客人需求訂製.



QR2 Quick Release Hose Clamp

快拆式高扭力T型螺絲管束, 強力管夾

TBC2 六角頭強力型管束 管夾

一種具有快束拆卸功能T型強力管束. 管夾.
材質 : 全304 不銹鋼
鋼帶寬度 : 19mm(3/4"), 50.8mm(2")  wide band.
規格 : 可依客人需求訂製.
