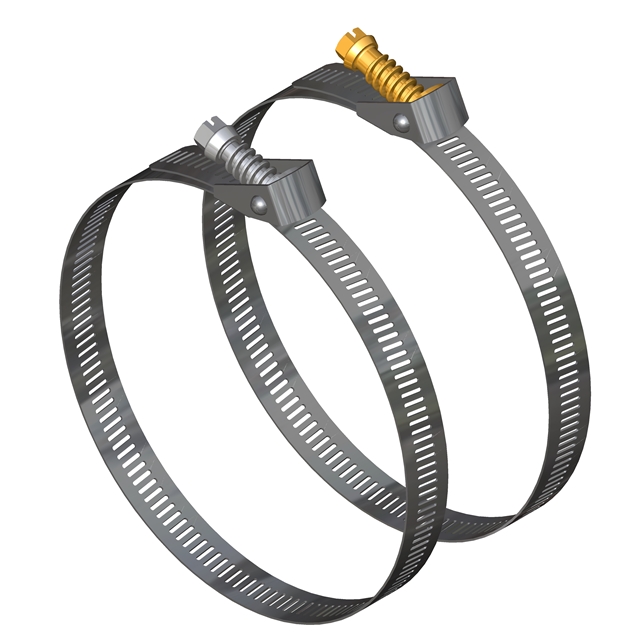

快裝-快拆式管夾

QR1 Series

快裝-快拆式管夾主要功能在於管夾必全部鬆開才能套入軟管, 拉動鋼帶到最底, 下壓螺絲, 轉動螺絲鎖緊管夾, 具有快速安裝功能, 比傳統管夾更加便利.

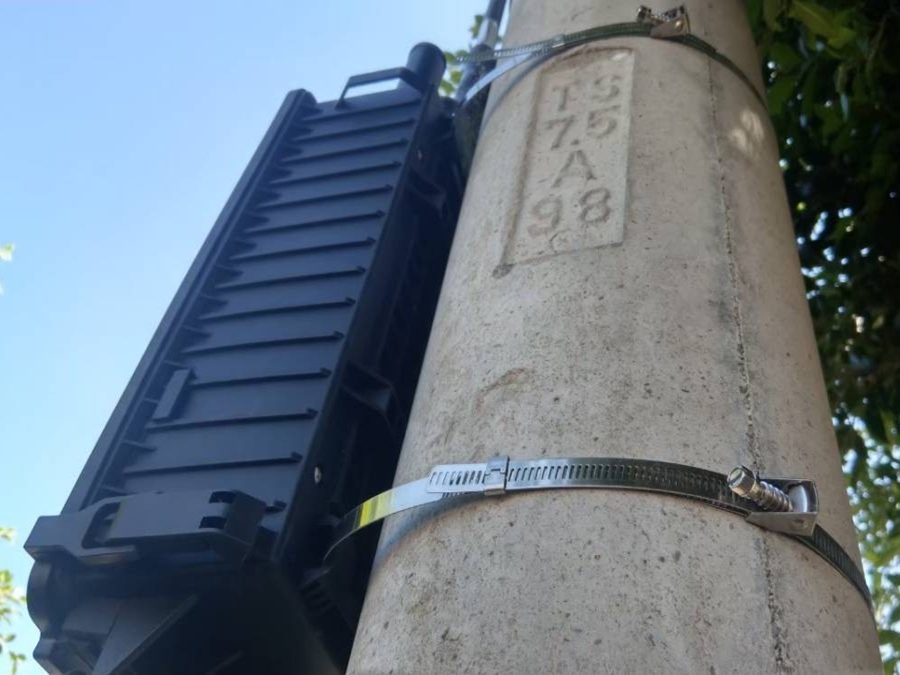

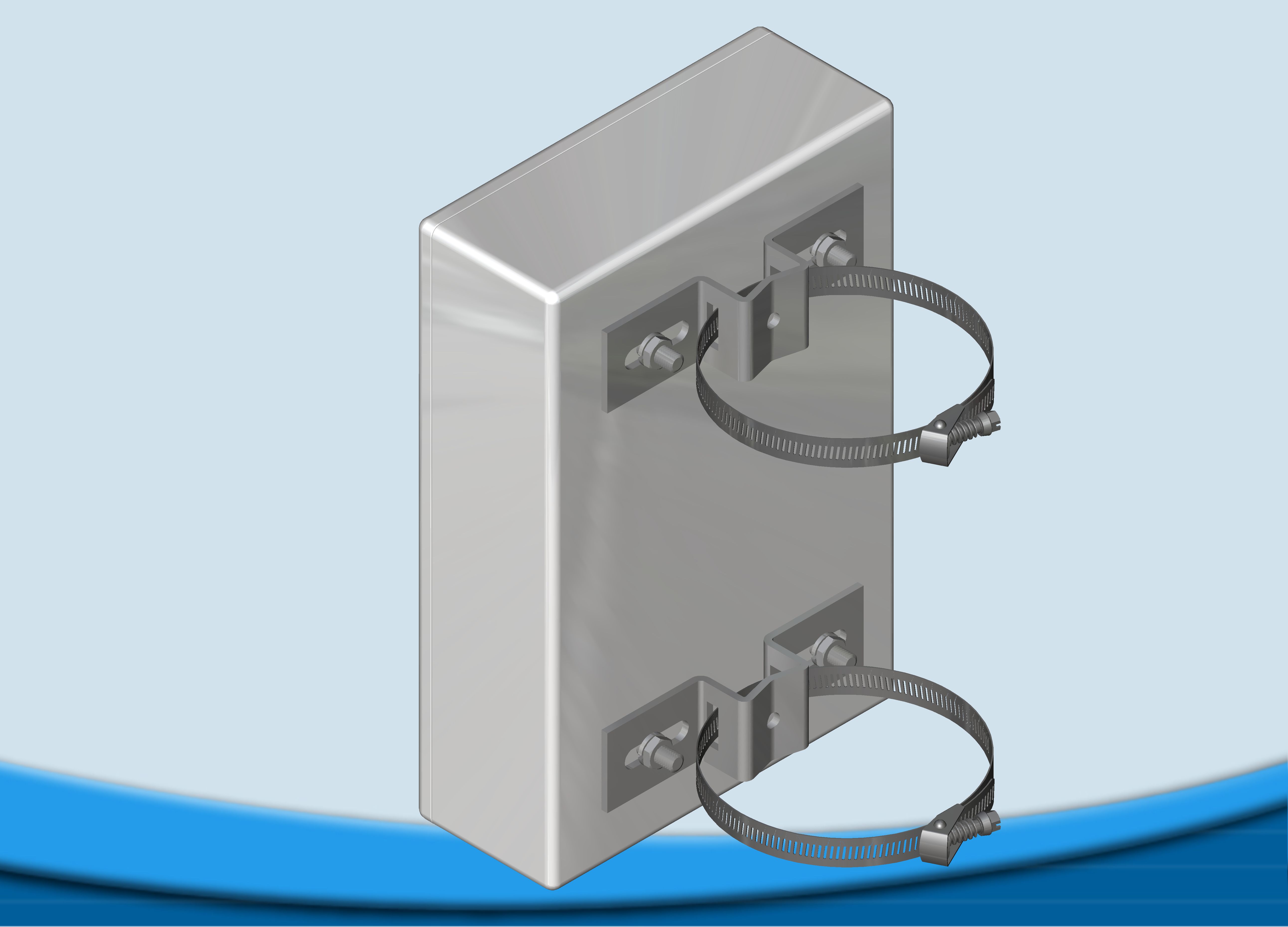

適用於電信交換器、 電線桿、監測器、標示牌等大尺寸之物件, 亦適用於一般工業機械、汽車零件、工業等管配件之束緊、灌溉設備、五金管具、廚廁管具之連接束緊

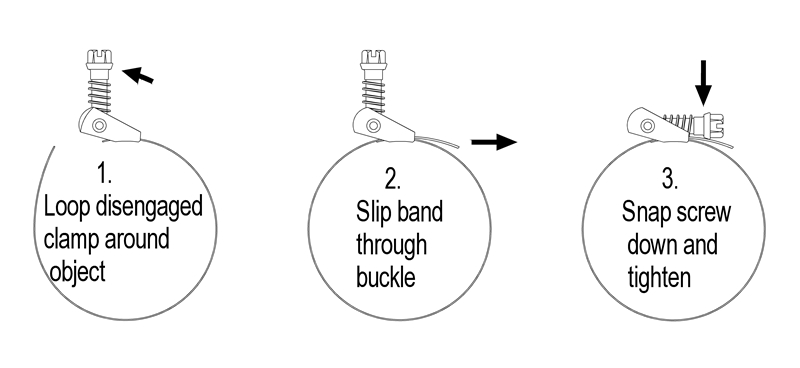

1.鬆開管夾並繞行綑綁物

2.鋼帶穿過頭部 拉動鋼帶到最底

3.下壓螺絲並鎖緊



材質 :

1 ) 全 304 不袗

2) 帶和頭部304不袗 + 三價電鍍碳鋼螺絲+碳鋼旋轉擋片

鋼帶寬度 : 14.2 mm



part no CLAMPING RANGE
Min-Max(inch)
CLAMPING RANGE
Min-Max(mm)
QR1-12 1/2-1 1/4 13-32
QR1-20 3/4~1.3/4 19-44
QR1-24 1~2 27-51
QR1-28 1~2.1/4 26-57
QR1-36 1~2.3/4 26-70
QR1-48 1.1/2~3 38-89
QR1-56 1~4 26-101
QR1-72 2~5 51-127
QR1-88 2-6 51-152
QR1-104 1.3/4~7 45-178
QR1-116 1.3/4~7.3/4 45-197
QR1-128 2.1/4~8.1/2 54-216
QR1-152 2~10 51-254
QR1-188 2~12. 1/4 51-311
Customer's sizes are welcome.
